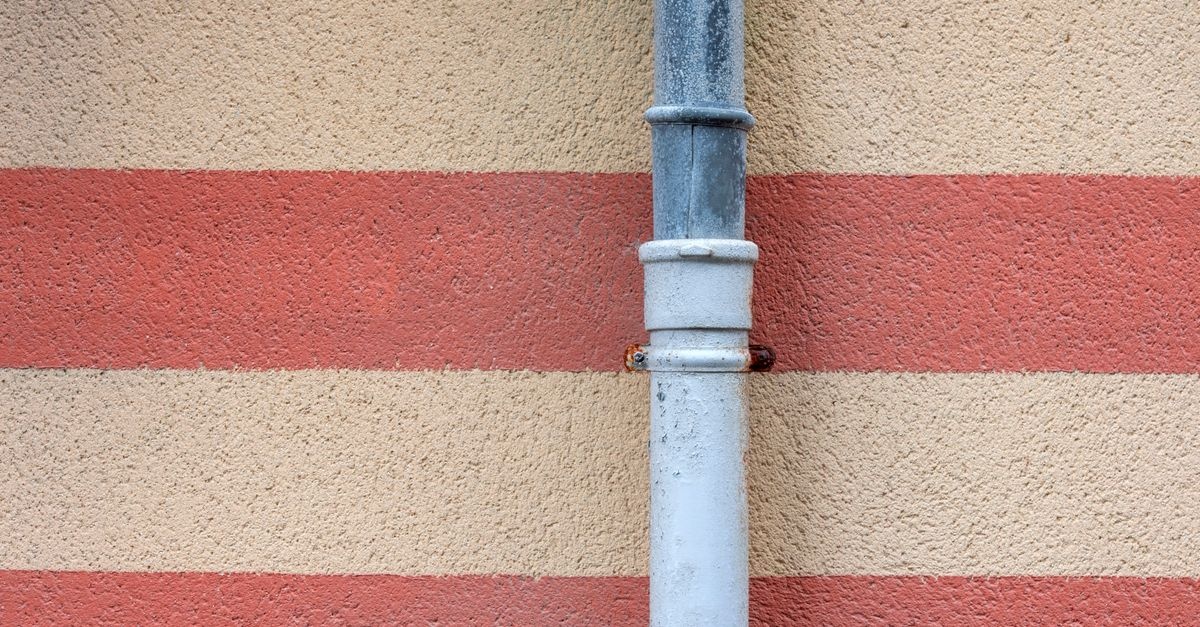

So dimensionierst du dein Fallrohr richtig – einfach erklärt und praxisnah

Warum die richtige Dimensionierung so wichtig ist

Die Dimensionierung des Fallrohrs ist ein zentraler Baustein jeder Dachentwässerung. Ist das Rohr zu klein, kommt es bei Starkregen zu typischen Problemen:

• Überlaufen der Dachrinne und unkontrolliertes Wasser an der Fassade
• Durchfeuchtete Außenwände, Algenbildung, Abplatzungen von Putz und Farbe
• Schäden im Sockelbereich durch Spritzwasser und Frost-Tau-Wechsel
• Rückstau in der Rinne, erhöhte Belastung von Rinnenhaltern und Löt-/Klebestellen
• Wassereintritt an Anschlüssen (z. B. Traufe, Ortgang, Dachfenster) bei ungünstigem Gefälle

Ist das Rohr dagegen überdimensioniert, entsteht zwar selten ein technisches Problem – aber oft ein optischer Nachteil, höhere Kosten und im Winter unter Umständen eine geringere Fließgeschwindigkeit, was bei Schmutzeintrag Ablagerungen begünstigen kann. Ziel ist also eine passende, normnahe und robuste Auslegung, die auch bei kräftigen Niederschlägen funktioniert.

Grundlagen: Wie Regenwasser über Dachrinne und Fallrohr abfließt

Die Entwässerung am Gebäude folgt einem einfachen Prinzip: Niederschlag trifft auf die Dachfläche, wird zur Traufe geleitet, sammelt sich in der Rinne und fließt über einen Rinnenstutzen in das Fallrohr. Von dort geht es je nach System:

• in eine Versickerung (Rigole, Mulde, Schacht)
• in eine Zisterne zur Regenwassernutzung
• in die Regenwasserkanalisation (wo erlaubt/üblich)
• in eine freie Ausleitung auf dem Grundstück (nur, wenn zulässig und sicher)

Damit das funktioniert, müssen mehrere Komponenten zusammenpassen: Dachfläche, Regenspende (Starkregenkennwert), Rinnengröße, Anzahl der Fallrohre, Rohrdurchmesser (DN), Material, sowie die Leitungsführung (Bögen, Länge, Gefälle).

Wichtige Begriffe kurz erklärt

• DN: Nennweite (z. B. DN 80, DN 100). Bei Fallrohren meist bezogen auf den Innendurchmesser bzw. eine standardisierte Größenklasse.
• Wirksame Dachfläche: Fläche, die hydraulisch „auf“ ein Fallrohr entwässert. Bei geneigten Dächern zählt nicht einfach die Grundfläche, sondern eine projizierte/gewichtete Fläche.
• Regenspende: Bemessungsniederschlag (z. B. l/(s·ha)). Starkregen ist regional sehr unterschiedlich.
• Rinnenquerschnitt: Muss das Wasser zum Stutzen transportieren können, ohne überzulaufen.

Normen und Praxis in Deutschland & Österreich

In Deutschland orientiert sich die Dachentwässerung im Regelfall an der DIN EN 12056 (Schwerkraftentwässerungsanlagen innerhalb von Gebäuden) und ergänzenden Regelwerken wie der DIN 1986-100 (Entwässerungsanlagen für Gebäude und Grundstücke). In Österreich sind u. a. die ÖNORMEN (z. B. im Kontext der Grundstücksentwässerung und Ausführung) maßgeblich. Für konkrete Projekte gilt: Lokale Vorgaben, Bebauungspläne, kommunale Satzungen und Anschlussbedingungen können entscheidend sein – etwa bei der Einleitung in den Kanal, Rückstauschutz oder Versickerung.

Für Privatbau und Sanierung ist wichtig: Du kannst vieles mit Richtwerten sauber planen, aber bei komplexen Gebäuden, Flachdächern, großen Dachflächen oder heiklen Entwässerungssituationen lohnt ein Blick in die Norm bzw. die Rücksprache mit Fachbetrieb/Planer.

Schritt 1: Wirksame Dachfläche ermitteln (so geht’s praxisnah)

Die wichtigste Grundlage ist die Frage: Wie viel Dachfläche entwässert auf dieses eine Fallrohr? Genau hier passieren in der Praxis die meisten Fehleinschätzungen, weil oft nur „Pi mal Daumen“ gerechnet wird.

1) Einfache Fälle: Satteldach, je Dachseite ein Fallrohr

Bei einem klassischen Satteldach entwässert jede Dachseite (Traufe) meist zu einer Rinne. Häufig gilt:

• Pro Dachseite mindestens ein Fallrohr (bei kleinen Einfamilienhäusern üblich)
• Bei langen Traufen oder großen Flächen: zwei Fallrohre pro Seite (oder Rinne mittig geteilt)

Als Näherung kannst du die Dachflächenprojektion heranziehen: Länge der Traufe × halbe Gebäudebreite (bei symmetrischem Dach). Je nach Dachneigung wird in normnahen Verfahren die wirksame Fläche angepasst. Praxis-Tipp: Wer ohne komplizierte Formeln arbeiten will, nimmt konservativ etwas mehr Fläche an.

2) Walmdach, Pultdach, komplexe Grundrisse

Bei Walmdächern oder Pultdächern ist die Verteilung oft ungleich. Entscheidend ist, welche Teilflächen tatsächlich in welche Rinne entwässern. Hier lohnt es sich, die Dachflächen in Teilbereiche aufzuteilen (Skizze reicht):

• Teilfläche A → Rinne vorne → Fallrohr 1
• Teilfläche B → Rinne hinten → Fallrohr 2
• Gaube → eigene Mini-Rinne → ggf. an Fallrohr 1 angeschlossen

Wichtig: Gauben, Schleppdächer und Anbauten erhöhen die Belastung eines Fallrohrs schnell, wenn sie „nebenbei“ angeschlossen werden.

3) Flachdach mit innenliegender oder außenliegender Entwässerung

Bei Flachdächern gelten oft strengere Anforderungen (Notentwässerung, Sicherheitsreserven). Wenn du ein Flachdach entwässerst, ist das Thema „Fallrohr dimensionieren“ eng mit den Dachabläufen verbunden. Bei außenliegenden Fallrohren (z. B. über Speier in eine Rinne) ist die Rinne besonders kritisch. Bei innenliegenden Systemen spielen Rückstau, Notüberläufe und die Leitung im Gebäude eine Rolle.

Schritt 2: Regenspende und Starkregen – regional denken (DE/AT)

Deutschland und Österreich haben regional sehr unterschiedliche Niederschlagswerte. Küstenregionen, Alpenrand, Mittelgebirge oder städtische Starkregen-Hotspots unterscheiden sich deutlich. Für eine robuste Auslegung gilt:

• Plane nicht nur nach „Durchschnittsregen“, sondern nach Bemessungsregen / Starkregen.
• Bei bekannten Starkregenereignissen in deiner Region: Reserve einplanen (zusätzliches Fallrohr oder größere DN).
• Kommunale Vorgaben können fordern, Regenwasser zu drosseln oder zu versickern – das beeinflusst die Gesamtanlage (nicht unbedingt den Rohrdurchmesser am Dach, aber die Ableitung).

Praxisnaher Ansatz: Wenn du keine exakten Regenspendenwerte zur Hand hast, dimensioniere bei Unsicherheit lieber konservativ und setze auf zwei Fallrohre statt eines „auf Kante“ ausgelegten. Das bringt Redundanz, bessere Verteilung und weniger Risiko bei Laub/Verstopfung.

Schritt 3: Fallrohr-Durchmesser wählen (DN 70, DN 80, DN 100 – wann passt was?)

Viele Einfamilienhäuser in Deutschland und Österreich arbeiten in der Praxis mit DN 80 oder DN 100. DN 70 sieht man bei kleineren Dachflächen (z. B. Garagen, Carports, kleine Anbauten). Entscheidend ist die Kombination aus wirksamer Dachfläche, Anzahl der Fallrohre und der Ausführung (Bögen, Länge, Schmutzeintrag).

Praxis-Richtwerte nach Dachfläche (vereinfachte Orientierung)

Die folgenden Werte sind bewusst als praxisnahe Daumenregel formuliert. Für anspruchsvolle Objekte und exakte Planung gilt: Normen/Herstellerangaben und Regenspende berücksichtigen.

• DN 70: häufig geeignet bis ca. 25–40 m² wirksame Dachfläche je Fallrohr (z. B. Garage, kleine Terrasse)
• DN 80: häufig geeignet bis ca. 40–70 m² je Fallrohr (typisch bei kleineren EFH-Seiten)
• DN 100: häufig geeignet bis ca. 70–120 m² je Fallrohr (häufig bei EFH, Doppelhaus, Mehrfamilienhaus-Teilstrecken)

Wichtig: Diese Bereiche überlappen bewusst. Ob du eher am unteren oder oberen Ende liegen solltest, hängt stark davon ab, ob du in einer Starkregenregion bist, wie die Rinne geführt ist und ob zusätzliche Flächen (Gauben) angeschlossen werden.

Wann ist ein zweites Fallrohr sinnvoller als ein größeres?

Ein häufig unterschätzter Hebel: die Anzahl der Fallrohre. Zwei Fallrohre bringen Vorteile:

• Redundanz: Bei teilweiser Verstopfung (Laub, Eis) läuft nicht alles über.
• Geringere Rinnenbelastung: Kürzere Fließwege, weniger Stau.
• Oft schöner integrierbar: Zwei schlankere Rohre können optisch besser wirken als ein sehr großes.

Gerade bei langen Dachrinnen (z. B. Vorderseite eines Hauses) ist ein zweites Fallrohr oft die sauberste Lösung.

Schritt 4: Die Dachrinne mitdenken – sonst nützt das beste Fallrohr nichts

Ein Fallrohr kann nur so viel Wasser abführen, wie ihm die Rinne zuverlässig zuführt. Typische Praxisfehler entstehen, wenn zwar ein ausreichendes Fallrohr montiert wird, aber:

• die Rinne zu klein dimensioniert ist,
• das Rinnengefälle falsch ist (oder fehlt),
• der Stutzen ungünstig sitzt,
• zu viele Meter Rinne „bis zum Abgang“ überwunden werden müssen.

Rinnengefälle und Position des Rinnenstutzens

In der Praxis wird oft ein Gefälle von etwa 3–5 mm pro Meter umgesetzt (je nach System und Optik). Entscheidend ist: Das Wasser soll ohne Pfützenbildung in Richtung Stutzen laufen. Bei sehr langen Rinnen ist es üblich, mittig hoch zu gehen und zu beiden Seiten abfallen zu lassen – mit zwei Fallrohren.

Engstelle: Rinnenstutzen und Einlauf

Die Engstelle ist häufig nicht das Fallrohr selbst, sondern der Übergang von Rinne zu Rohr:

• Stutzenquerschnitt
• Einlaufkante
• Laubsieb/Schutz

Wenn du dein Fallrohr richtig dimensionieren willst, achte darauf, dass Stutzen und Rohr zueinander passen und keine unnötigen Querschnittssprünge oder scharfen Kanten entstehen.

Schritt 5: Leitungsführung – Bögen, Länge und „versteckte“ Bremsen

In Prospekten sieht alles nach einem geraden Rohr aus. In der Realität gibt es fast immer:

• ein oder zwei Bögen vom Dachüberstand zur Fassade,
• Versätze wegen Wärmedämmung oder Architektur,
• einen Standrohrbogen Richtung Grundleitung,
• Revisionsöffnungen, Sammler, Abzweige.

Jeder Bogen und jeder unnötige Versatz erhöht den Strömungswiderstand. Das muss nicht dramatisch sein – aber bei einer ohnehin knapp gewählten Nennweite kann es den Ausschlag geben.

Praxis-Tipps für eine „hydraulisch freundliche“ Führung

• Weniger Bögen sind besser als viele kurze Richtungswechsel.
• Wenn möglich, nutze sanfte Bögen statt 90°-Knick.
• Plane einen Reinigungszugang (z. B. Revisionsklappe/Standrohrkappe), besonders bei Bäumen in der Nähe.
• Achte auf solide Befestigung: Ein vibrierendes Fallrohr kann sich langfristig lösen.

Materialwahl (Zink, Kupfer, Aluminium, Kunststoff) – hat das Einfluss auf die Dimension?

Der Durchmesser richtet sich primär nach der abzuführenden Wassermenge, nicht nach dem Material. Trotzdem beeinflusst das Material die Praxis:

• Zink/Titanzink: sehr verbreitet in DE/AT, langlebig, wertig, gut reparierbar. Passende Standard-DN gut verfügbar.
• Kupfer: hochwertig, langlebig, optisch markant; teurer. Häufig bei repräsentativen Gebäuden.
• Aluminium: leicht, korrosionsbeständig; oft im System mit beschichteten Rinnen.
• Kunststoff (PVC): günstig, leicht zu montieren; UV- und Temperaturverhalten beachten, optisch je nach Ausführung.

Relevanter Punkt: Manche Systeme haben systembedingte Innengeometrien (z. B. Muffen, Einläufe, Reduzierungen). Achte darauf, dass die engste Stelle nicht unbemerkt deutlich kleiner ist als gedacht.

Typische Sonderfälle aus der Praxis

1) Große Dachüberstände und „lange“ Anbindungswege

Bei tiefen Dachüberständen muss das Fallrohr häufig per Bögen an die Fassade geführt werden. Wenn dabei mehrere 72°- oder 87°-Bögen eingesetzt werden, steigt der Widerstand. In solchen Fällen ist es oft sinnvoll, nicht am unteren Rand der Dimensionierung zu bleiben.

2) Gauben, Anbauten und nachträgliche Erweiterungen

Eine neue Gaube oder ein Wintergarten wird gerne an das bestehende System angeschlossen. Das ist grundsätzlich möglich – aber prüfe:

• Kommt dadurch eine relevante Zusatzfläche auf ein vorhandenes Fallrohr?
• Ist die Rinne ohnehin schon „grenzwertig“ bei Starkregen?
• Gibt es bereits Hinweise wie Überlaufen, Wasserspuren, feuchte Stellen?

Wenn ja, ist ein zusätzliches Fallrohr oder eine getrennte Entwässerung oft die bessere Lösung.

3) Häuser in Hanglage oder mit kritischem Sockel

In Hanglage oder bei empfindlichen Sockelaufbauten ist Spritzwasser besonders problematisch. Selbst wenn die Dimension passt, kann eine ungünstige Ausleitung am Boden Schäden fördern. In DE/AT wird bei Sanierungen häufig Wert gelegt auf:

• kontrollierte Ableitung (Anschluss an Versickerung/Zisterne/Kanal)
• Rückstauschutz, wenn Einleitung in die Grundleitung erfolgt
• ausreichenden Abstand zu Türen, Lichtschächten, Kellerfenstern

4) Starkregen und Notentwässerung (insbesondere bei Flachdächern)

Bei Flachdächern ist eine Notentwässerung (z. B. Speier) häufig Stand der Technik bzw. normativ gefordert – damit das Dach bei verstopften Abläufen nicht „voll läuft“. Bei geneigten Dächern ist das Thema weniger formal, aber auch hier gilt: Laubfang, Wartung und Redundanz sind deine Notentwässerung in der Praxis.

Fallrohr richtig dimensionieren: Schritt-für-Schritt-Checkliste

1. Dachflächen aufteilen: Welche Teilflächen entwässern in welche Rinne und zu welchem Fallrohr?
2. Wirksame Fläche je Fallrohr bestimmen (konservativ rechnen, Gauben/Anbauten mitnehmen).
3. Region/Starkregen berücksichtigen: Bei Unsicherheit Reserve einplanen.
4. Rinne prüfen: Größe, Gefälle, Länge bis zum Stutzen, Einlaufgeometrie.
5. Leitungsführung prüfen: Bögen, Versätze, Revisionsmöglichkeit.
6. DN wählen: eher DN 80/100 im EFH-Bereich, DN 70 eher für kleine Nebenflächen.
7. Entwässerungsziel klären: Versickerung, Zisterne oder Kanal – inkl. Rückstau.

Konkrete Beispiele (praxisnah für EFH in DE/AT)

Beispiel 1: Einfamilienhaus, Satteldach, je Seite ein Fallrohr

Angenommen, jede Dachseite entspricht grob 60 m² wirksamer Fläche. Pro Seite gibt es ein Fallrohr. Das ist ein klassischer Bereich, in dem DN 80 oder DN 100 in Frage kommt.

• In moderaten Regenregionen und mit kurzer Rinnenlänge: DN 80 kann passen.
• Bei langen Rinnen, vielen Bögen oder Starkregen-Häufung: DN 100 ist oft die robustere Wahl.

Zusätzlich prüfen: Sitzt der Stutzen am Ende einer sehr langen Rinne? Dann ist ein zweites Fallrohr (oder mittige Teilung) häufig besser als „ein Rohr größer“.

Beispiel 2: Garage (ca. 30 m²), kurzer Weg, wenig Bögen

Für eine kleine Dachfläche reicht häufig DN 70 oder DN 80. Wenn die Garage unter Bäumen steht (Laub!), ist DN 80 oft wartungsfreundlicher und weniger störanfällig.

Beispiel 3: Anbau + Gaube werden an bestehendes Fallrohr angeschlossen

Bestehendes System: DN 80, bisher „gerade so“ ausreichend. Durch den Anbau kommen z. B. 20–30 m² dazu. Ergebnis: Bei Starkregen steigt das Risiko deutlich. In solchen Fällen ist die sauberste Praxislösung häufig:

• entweder zusätzliches Fallrohr für den Anbau,
• oder Umrüstung des bestehenden Strangs auf DN 100 (inkl. Stutzen/Übergänge/Rinnenprüfung).

Häufige Fehler – und wie du sie vermeidest

Fehler 1: Nur nach Rohrdurchmesser entscheiden

Das Fallrohr ist nur ein Teil der Kette. Eine zu kleine Rinne, fehlendes Gefälle oder ungünstige Stutzenposition machen die beste DN-Wahl zunichte.

Fehler 2: Dachfläche unterschätzen (Gauben, Vordächer, Balkone)

Zusatzflächen werden gerne vergessen. Gerade kleine Dachflächen können bei Starkregen erhebliche Zusatzmengen liefern.

Fehler 3: Zu wenige Fallrohre bei sehr langen Dachrinnen

Das Wasser muss in der Rinne „bis zum Abgang“. Je länger der Weg, desto höher die Gefahr von Überlauf an ungünstigen Punkten. Zwei Fallrohre verkürzen den Weg und entlasten das System.

Fehler 4: Keine Wartung / kein Laubschutz bei baumnahen Gebäuden

Selbst korrekt dimensionierte Systeme versagen, wenn Einläufe verstopfen. In vielen Regionen in Deutschland und Österreich (Siedlungsgebiete mit altem Baumbestand) ist ein Laubfangkorb oder ein Rinnenschutzgitter praktisch Pflicht – plus regelmäßige Kontrolle.

Fehler 5: Ausleitung am Boden falsch gelöst

Ein Fallrohr endet nicht „irgendwo“. Achte auf:

• spritzwasserarme Ausführung (z. B. Anschluss an Ablauf/Standrohr)
• keine Einleitung direkt an empfindliche Sockelbereiche
• bei Kanalanschluss: Rückstausituation klären

Wartung und Kontrolle: So bleibt die Dimensionierung auch langfristig wirksam

Auch wenn du dein Fallrohr richtig dimensionieren konntest: Die Praxis entscheidet sich bei Wartung und Inspektion. Einmal pro Jahr (und zusätzlich nach Herbststürmen) lohnt sich:

• Dachrinne reinigen (Laub, Moos, Nadeln)
• Stutzen/Einlauf prüfen (Laubfang leeren)
• Fallrohr auf Durchgängigkeit prüfen (bei Bedarf spülen)
• Befestigungen und Dichtstellen kontrollieren

In schneereichen Regionen (v. a. Alpenraum) zusätzlich: Schneerutsch kann Rinnen mechanisch belasten. Schneefangsysteme und stabile Rinnenhalter sind dort besonders relevant.

FAQ: Kurze Antworten auf häufige Fragen

Welche DN ist „Standard“ in Deutschland und Österreich?

Bei vielen Einfamilienhäusern sind DN 80 und DN 100 am häufigsten. Welche Nennweite passt, hängt aber von Dachfläche, Starkregen und Rinnensituation ab.

Ist größer immer besser?

Nicht zwingend. Größer kann Kosten und Optik beeinflussen. Oft ist ein zusätzliches Fallrohr die bessere Lösung als ein sehr großes Rohr.

Kann ich ein bestehendes Fallrohr „einfach“ durch ein größeres ersetzen?

Manchmal ja – aber häufig müssen Stutzen, Rinnenanschluss, Bögen, Schellen und der Anschluss an die Grundleitung mit angepasst werden. Prüfe außerdem, ob die Rinne selbst ausreichend dimensioniert ist.

Was ist mit Regenwassernutzung (Zisterne)?

Bei Zisternen ist wichtig, dass Zulauf, Filter und Überlauf passen. Das Fallrohr am Haus bleibt oft ähnlich dimensioniert, aber die Gesamtanlage (Filter, Beruhigter Zulauf, Notüberlauf) muss die Wassermengen sicher verarbeiten.

Fazit: Robust planen, sauber ausführen

Wenn du ein Fallrohr richtig dimensionieren willst, brauchst du vor allem einen klaren Blick auf die wirksame Dachfläche je Fallrohr, die regional zu erwartenden Starkregen und die gesamte Entwässerungskette aus Rinne, Stutzen, Rohrführung und Ausleitung. In der Praxis sind DN 80–DN 100 bei Einfamilienhäusern sehr häufig, während DN 70 eher für kleinere Nebenflächen passt.

Am zuverlässigsten sind Lösungen, die nicht „auf Kante“ genäht sind: ausreichende Reserven, sinnvoll platzierte (ggf. zusätzliche) Fallrohre, wartungsfreundliche Einläufe und eine sichere Ableitung am Boden. So bleibt die Fassade trocken – und du hast auch bei Starkregen ein gutes Gefühl.
